CAN隔離模塊具體用法
CAN隔離模塊在CAN總線網絡中的具體用法主要涉及連接、配置、保護、組網以及維護等方面。以下是對這些方面的詳細闡述：

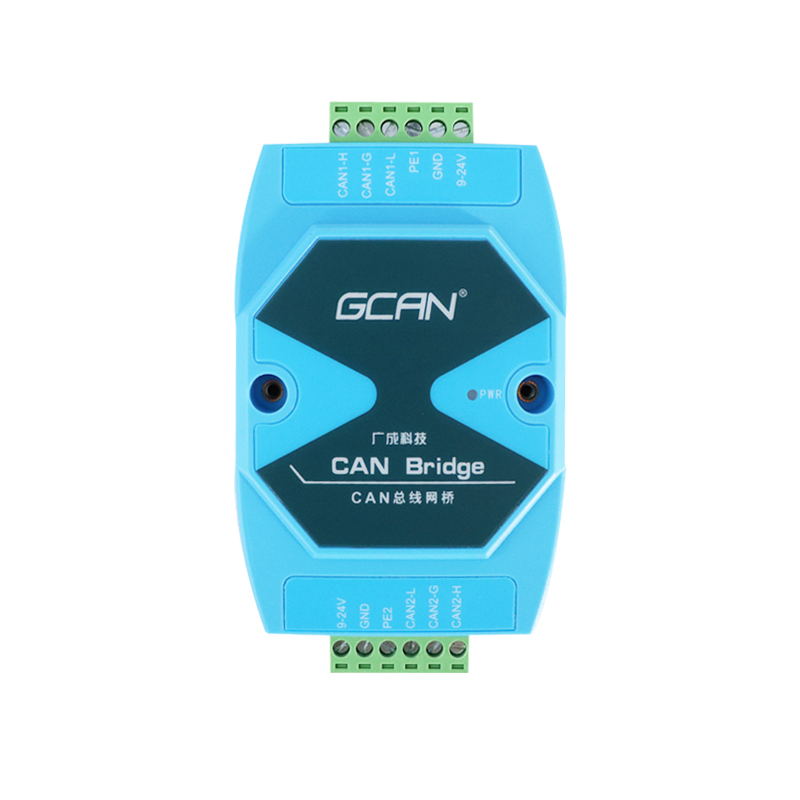

一、連接
接口連接：
確保CAN隔離模塊的CAN接口與CAN總線設備正確連接。這包括正確連接CANH和CANL兩根差分信號線，以及可能的CANG（接地）線。
注意接口的極性、電氣特性匹配，避免接反或信號不匹配導致的通信問題。
電源連接：
為CAN隔離模塊提供穩定可靠的電源供應。供電電源通常與CAN控制器或MCU保持一致，但具體電壓和電流需求需參考模塊的技術規格書。
在某些應用中，模塊的電源和總線可能一起傳輸，這時需要特別注意電源與信號的共地處理，以及為電源增加必要的保護電路（如TVS保護和濾波電容）。
二、配置
參數設置：
仔細閱讀產品說明書或參考配置指南，了解模塊的參數設置和操作步驟。
根據具體應用場景調整模塊的參數，如波特率、濾波設置等。
隔離設置：
大多數CAN隔離模塊具有信號隔離和電源隔離功能，隔離電壓等級通常為2500VDC或3500VDC。這些設置有助于減少電磁干擾和地電位差對通信的影響。
三、保護
浪涌及靜電防護：
CAN接口需要更高的浪涌及靜電防護等級。根據模塊的技術規格書，了解并采取相應的防護措施，如增加浪涌防護電路。
常用的浪涌防護電路包括橋式電路和普通電路，選擇哪種電路取決于CAN總線節點數和通信速率。
共模電感：
在對總線共模干擾大、設備EMI要求高的場合，可以使用共模電感來抑制共模干擾。但需要注意共模電感可能引入諧振干擾，需根據具體情況進行調整。
四、組網
總線長度及分支限制：
根據模塊的通信波特率和最大通信距離限制，合理設計總線長度和分支長度。避免超過限制導致通信不穩定或中斷。
屏蔽與接地：
在實際現場應用中，CAN總線組網絕大多數采用屏蔽雙絞線。需要對屏蔽層進行單點接地處理，以減少電磁干擾。
若接地節點為金屬機殼且已接地，CAN端口的屏蔽層應通過一個適當容量的電容（如1000pF）接地，并確保電容耐壓值大于模塊隔離耐壓。
組網方式：
可以采用單層或雙層屏蔽雙絞線進行組網。雙層屏蔽雙絞線的傳輸效果及抗干擾性更好。組網時需注意雙絞線外屏蔽層單點接大地，內屏蔽層及雙絞線連接每個收發器的相應端口。
五、維護
定期檢查：
定期檢查CAN隔離模塊的連接情況、電源供應情況以及通信狀態。確保所有連接牢固可靠，電源穩定無波動。
故障排查：
當出現通信故障或其他問題時，按照故障排查流程進行排查。首先檢查電源和接地是否正常；然后檢查CAN總線連接是否牢固；接著檢查模塊的配置和參數設置是否正確；最后考慮是否存在電磁干擾等問題。
清潔與保養：
定期清潔模塊表面和周圍環境，保持干燥、無塵。避免灰塵和濕氣對模塊性能造成影響。
通過以上步驟，可以確保CAN隔離模塊在CAN總線網絡中發揮穩定可靠的作用，為數據傳輸提供有力保障。
如果您需要CAN隔離模塊，可以打電話13019325660找我。
